所谓共模信号就是二个大小相等、方向相同的信号。所谓差模信号就是二个大小相等、方向相反的信号。

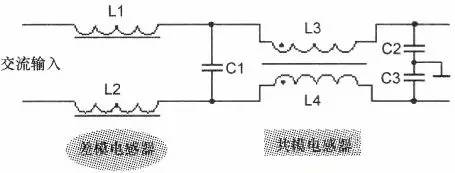

如上图所示是共模和差模电感器电路，这也是开关电源交流市电输入回路中的EMI滤波器，电路中的L1、L2是差模电感器，L3和L4为共模电感器，C1为×电容，C2和C3为Y电容，该电路输入220V交流市电，输出加到整流电中。


1.共模电感器电路开关电源产生的共模噪声频率范围从10kHz~50MHz甚至更高，为了有效衰减这些噪声，要求在这个频率范围内共模电感器能够提供足够高的感抗

 (1)正常的交流电流流过共模电感器分析。如上图所示，220V交流电是差模电流，它流过共模线圈L3和L4的方向如图中所示，两线圈中电流产生的磁场方向相反而抵消，这时正常信号电流主要受线圈电阻的影响(这一影响很小)，以及少量因漏感造成的阻尼(电感)，加上220V交流电的频率只有50Hz，共模电感器电感量不大，所以共模电感器对于正常的220交流电感抗很小，不影响220V交流电对整机的供电。

(2)共模电流流过共模电感器分析。当共模电流流过共模电感时，电流方向如上图所示，由于共模电流在共模电感器中的同方向，线圈L3和L4内产生同方向的磁场，这时增大了线圈L3、L4电感量，也就是增大了L3、L4对共模电流的感抗，使共模电流受到了更大的抑制，达到衰减共模电流的目的，起到了抑制共模干扰噪声的作用。


加上二只Y电容C2和C3对共模干扰噪声的滤波作用，使共模干扰得到了明显的抑制。


2.差模电感器电路如上图所示是差模电感器电路，差模电感器L1、L2与×电容串联构成回路，因为L1、L2对差模高频干扰的感抗大，而X电容C1对高频干扰的容抗小，这样将差模干扰噪声滤除，而不能加到后面的电路中，达到抑制差模高频干扰噪声的目的。
