普通电阻器的阻值受温度变化影响很小，但是热敏电阻器完全不同，它的阻值随温度的变化而变化，是一种用温度控制电阻阻值大小的元件。

　　热敏电阻器外形、种类、符号

　　热敏电阻器有很多种形状，如球形、杆状、管形、圆圈形等。

　　热敏电阻器种类：正温度系数(PTC)和负温度系数(NTC)。PTC热敏电阻器的阻值随着温度升高而增大，NTC热敏电阻器的阻值随着温度升高而减小。目前应用最广泛的是NTC热敏电阻器。

　　热敏电阻器的图形符号：在一个普通电阻器符号基础上加一个箭头和字母，与普通电阻器区分。

　　热敏电阻器型号命名和主要参数：MF72为消磁用的NTC热敏电阻，MZ1为普通型PTC热敏电阻。

　　PTC热敏电阻器开水自动报警电路：如图1所示。

　　电路中，R2为PTC热敏电阻器，用来检测开水温度;A1采用二输入四与非门CMOS集成电路C066，它的内电路中设有4个与非门，为数字CMOS集成电路;B为蜂鸣器，在得到驱动信号后发出蜂鸣声;S1为电源开关。集成电路A1的14脚为电源引脚，7为接地引脚，R3、C1和A1内部的两个与非门构成一个1000Hz左右的音频振荡器，其6脚为集成电路输出引脚;13脚为控制引脚，当13脚为低电平时集成电路A1内部振荡器不工作，6脚无信号输出;当13脚为高电平时，集成电路内电路振荡器工作，6脚输出信号驱动蜂鸣器B发出声音。

　　R1、RP1和R2构成对直流工作电压+V的分压电路，其分压输出的直流电压加到集成电路A1的控制引脚13脚。接通电源后(S1接通)，电路进入工作状态。

　　当水温较低时，热敏电阻R2阻值较小，分压电路输出的直流电压较小，集成电路13脚直流电压低，不足以使集成电路A1内部振荡器工作，此时蜂鸣器B不工作。

　　当水开了之后，热敏电阻器R2的阻值已增大很多，R1、RP1和R2分压电路输出的直流电压较大，集成电路A1的13脚直流电压高于阈值电压，使集成电路A1的内部振荡器工作，此时A1的6脚输出信号，驱动蜂鸣器B发出声响报警，表示水已开。

　　调整RP1阻值能改变这一电路的报警温度，RP1阻值大，报警温度高，反之则低。

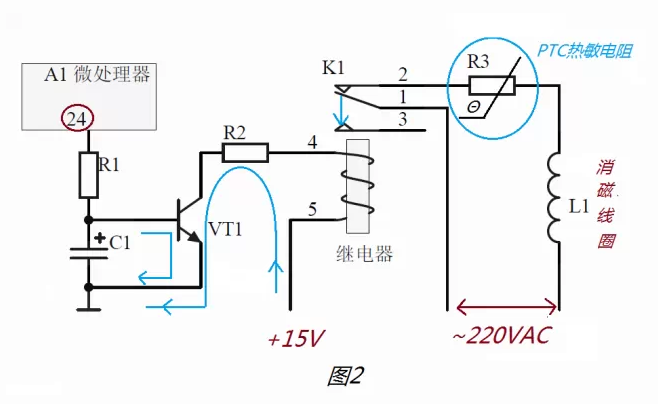

　　PTC热敏电阻消磁电路，如图2所示

　　彩色电视机中普遍使用PTC热敏电阻构成消磁电路。图2中所示，R3是PTC热敏电阻，L1是消磁线圈，K1是控制消磁电路的继电器，VT1是继电器的驱动三极管，A1是微处理器。

　　从电路中可以看出，消磁线圈L1、消磁电阻R3和继电器K1常闭触点串联后，接在220V交流电路中，消磁电路由继电器K1控制是否投入消磁工作状态。而继电器K1的工作状态受VT1驱动管控制，VT1基级通过R1与微处理器A1的24脚消磁控制端相连，所以驱动管VT1受微处理器A1的24脚输出的高或低电平控制。

　　开机瞬间，A1的24脚输出一个约4.8V高电平信号，通过电阻R1加到VT1基级，VT1基级与地之间接有电容C1。由于电容C1两端电压不能突变，C1内部无电荷，这样VT1基级在开机瞬间仍然为0V，VT1仍然保持截止状态，继电器K1常闭触点仍然保持接通，这样消磁线圈L1和消磁电阻R3回路流有交流50Hz消磁电流，开始消磁。随着消磁电流流过PTC热敏电阻R3,其温度升高，阻值增大，且R3温度愈高阻值愈大，这样使的消磁线圈的电流幅度从大到小地衰减，完成对显像管开机时的消磁工作。

　　随着开机后微处理器A1的24脚输出高电平通过电阻R1对C1充电的进行，由于R1和C1充电时间常数很大，这样VT1基级电压从0V上升的时间较长。当电容C1充电完毕，VT1基级为高电平，使VT1从截止转入导通状态。

　　VT1导通后，继电器K1动作，从常闭状态转换成常开状态，这时常闭触点断开，将消磁电阻R3和消磁线圈L1回路断电，消磁线圈L1中无电流流过，这时也是消磁完成的时刻，完成了消磁电路的切断控制。之后，电视机正常工作，消磁线圈L1中无电流，只是继电器K1中存在较小的维持电流，从而避免了普通彩色电视机在工作中消磁电阻一直处于微工作状态，这样可以延长PTC消磁电阻R3的使用寿命。

关机后，微处理器A1的24脚变为低电平，电容C1通过VT1发射结及A1内电路进行放电，直至C1内部无电荷，继电器K1恢复常闭触点的接通状态，以备开机时消磁。
